Batterieseparatorfolien
Unsere leistungsstarken Batterieseparatorfolien im Überblick

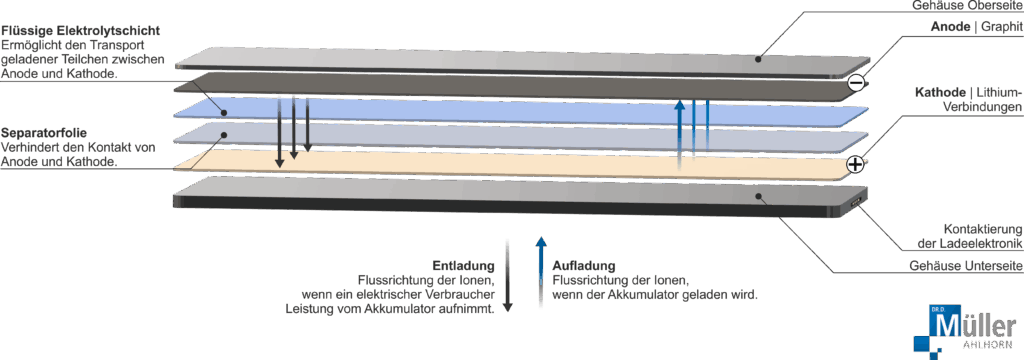

Die Dr. Dietrich Müller GmbH ist einer der führenden Hersteller für Polyethylen basierte Separatorfolien. Primäre Anwendungsgebiete sind Lithium-Batterien und -Akkumulatoren. Mikroporöse Membrane mit ultrafeinen, miteinander verbundenen Porenstrukturen bilden das Kernelement unserer Technologie und ermöglichen einen optimalen Ionendurchgang.
Leistungsmerkmale
• Gute mechanische Eigenschaften
• Chemische Inaktivität
• Hohe Schmelztemperatur
Unsere neue Innovation im Bereich der
Batterieseparatorfolien
Unsere neue Technologie für Batterieseparatorfolien basiert auf einem elektrochemisch stabilen hochwärmebeständigen Polymerharz. Merkmale der Innovation sind:
- Hohe Beständigkeit gegen langsames Durchstechen von Fremdkörpern in der Zelle
- Sehr hohe Wärmestabilität, ohne Wärmeübergänge bis 200°C
- Ausgezeichnete Flammwidrigkeit (Konformität mit UL-Prüfung)
- Gute Metallhaftung
- Sehr hohe Dimensionsstabilität bis 200°C (Sicherheit)
- Abstimmbar, breites Spektrum an Permeabilität und Widerstand (Leistungsdichte)
- Verbesserte Elektrolytbenetzung (Zellenherstellung & Lebensdauer)
- Kleine enge Porengröße von 10-35 nm (Sicherheit)
- Hohe Druckfestigkeit (Sicherheit)
- Relativ geringe Zugfestigkeit (Sicherheit)
- Kompatibilität und hervorragende Benetzbarkeit mit ionischen Flüssigkeiten (Next-Gen-Elektrolyte)
Hohe Dimensionsstabilität, gute Benetzbarkeit, geringe Porengröße und geringes Flächengewicht sind herausragende Eigenschaften unserer Batterieseparatorfolien.
Unsere Separatorfolien im Überblick
| Parameter | Tecfilm BSF TC 02064 | Tecfilm BSF TC 02063 | Tecfilm BSF TC 02062 |
|---|---|---|---|
| Durchschnittliche Dicke in μm | 20 | 16 | 12 |
| Flächengewicht in g/m² | 10,5 | 8,4 | 5,5 |
| Porosität in % | 43 | 47 | 54 |
| Luftdurchlässigkeit in Sek. | 300 | 150 | 65 |
| Zugfestigkeit (MD) in MPa | >98 | >98 | ~98 |
| Zugfestigkeit (TD) in MPa | ~73 | ~68 | ~78 |
| Zugdehnung (MD) bei Bruch in % | 90 | 80 | 90 |
| Zugdehnung (TD) bei Bruch in % | 300 | 250 | 230 |
| Durchstoßfestigkeit in g | 550 | 430 | 300 |
| Thermischer Schrumpf (MD) bei 120°C, 1Std. in % | <10 | <10 | <12 |
| Thermischer Schrumpf (TD) bei 120°C, 1Std. in % | <3 | <4 | <7 |
| Nennporosität in % | 42-44 | 46-48 | 53-57 |
| Anwendungsgebiete | Verwendung in sekundären Lithium-Batterien für tragbare elektronische Geräte, wie z.B. Laptops, Tablets, Mobiltelefone und Digitalkameras, aber auch Militärgeräte. | Verwendung in sekundären Lithium-Batterien mit hoher Entlade- und Ladegeschwindigkeit für tragbare elektronische Geräte, wie z.B. kabellose Elektrowerkzeuge, Gartengeräte, RC-Fahrzeuge und Antennensysteme. | Verwendung in sekundären Lithium-Batterien mit extrem niedrigen Impedanzen für Spezialanwendungen, wie z.B. Drohnen. |
