Polyimid – Laminat

ProduktBestell-Nr.BeschreibungDicke
in mm
1) in kV/
mm
IsolierstoffklasseFarbeAnwendungPDF-DEPDF-EN
Flexiso®
NPIN
FI 15050Aramidpapier + Polyimidfolie + Aramidpapier0,200 – 0,53≥ 35,0H (180 °C)chamoisIsolation im
Elektromaschinenbau,
Elektrotechnik und in
elektrischen Geräten
HerunterladenHerunterladen
Flexiso®
NTHN
FI 15065Aramidpapier + NORTON® TH Polyimidfolie +
Aramidpapier
0,200 – 0,53≥ 40,0H (180 °C)chamoisHerunterladenHerunterladen

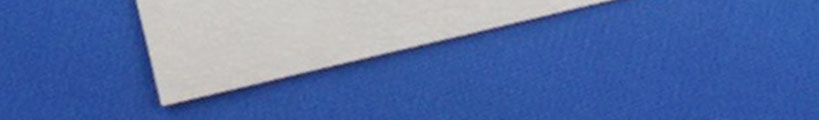

Flexiso® NKNFI 15070Aramidpapier +
Flexiso PIFI 16005 Polyimidfolie +
Aramidpapier
0,200 – 0,53≥ 40,0H (180 °C)chamoisHerunterladenHerunterladen
Flexiso® NKN
411
FI 15080Aramidpapier 411 +
Flexiso PIFI 16005 Polyimidfolie +
Aramidpapier 411
0,270 – 0,330≥ 20,0H (180 °C)chamoisWickelkopf- und
Phasenisolation,
Lagenisolation in
Transformatoren
HerunterladenHerunterladen
Flexiso® GKFI 16020Glasgewebe +
Flexiso PIFI 16005 Polyimidfolie
0,130≥ 53,0R (220 °C)weiß/
bernstein
Phasenisolation und
Leiterumspinnungen in
Elektromotoren
HerunterladenHerunterladen
Flexiso® GKGFI 16030Glasgewebe +
Flexiso PIFI 16005 Polyimidfolie +
Glasgewebe
0,200 – 0,250≥ 50,0R (220 °C)weiß/
bernstein
Nutisolation und
Zwischenschieber in
Elektromotoren
HerunterladenHerunterladen
Flexiso® GPIFI 16031Glasgewebe + Polyimidfolie0,130≥ 50,0R (220 °C)weiß/
bernstein
Phasenisolation und
Leiterumspinnungen in
Elektromotoren
HerunterladenHerunterladen
Flexiso® GPIGFI 16032Glasgewebe + Polyimidfolie + Glasgewebe0,200 – 0,250≥ 50,0R (220 °C)weiß/
bernstein
Nutisolation und
Zwischenschieber in
Elektromotoren
HerunterladenHerunterladen
Flexiso®
PIPPI
FI 15095Polyimid + Polyester + Polyimid0,075-0,35≥ 80,0H (180 °C)bernsteinLagenisolation für
Transformatoren
BestellungBestellung
Flexiso® PIPFI 15096Polyimid + Polyester0,05-0,30≥ 80,0H (180 °C)bernsteinBestellungBestellung
1) Elektrische Durchschlagsfestigkeit / genauere Werte entnehmen Sie bitte aus unseren Datenblättern
Flexiso® ist ein eingetragenes Warenzeichen der Dr. Dietrich Müller GmbH

NKN – Laminat aus Nomex-Polyimidfolie-Nomex

Bei NKN handelt es sich um eine Dreischichtisolation aus Polyimidfolie mit beidseitiger Nomex® 410 Auflage, für höchste thermische Ansprüche.

Da beide Komponenten Polyimid-Folie und Nomex® höchsten Temperaturansprüchen genügen sind als Sondertypen auch Zweischichtkombinationen möglich.

Da Polyimidfolie einen höheren Preis als Nomex hat, wird zur Erzielung unterschiedlicher Dicken die Nomexauflage® angepaßt und die Foliendicke beibehalten.

Anwendungen von NKN

NKN wird in Elektromotoren mit hohem Ausnutzungsgrad als Nutisolation, Phasenisolation sowie als Deckschieber verwendet. Des Weiteren kann NKN in Transformatoren und Drosseln als Kern-, Lagen- und Deckisolation zum Einsatz kommen, wenn eine sehr hohe Temperaturbeständigkeit bei gleichzeitiger mechanischer Beanspruchung gefordert wird.

NKN ann auch gefiedert werden, wenn es als gefiedertes Band zum Einsatz kommen soll.

Stanzteile aus NKN

Die Dr. Dietrich Müller GmbH fertigt aus NKN Stanzteile in den verschiedenen Ausführungen.

Datenblätter für NKN

Die Flächengewichte für das Material NKN sowie weitere technische Daten entnehmen Sie den Datenblättern für NKN.

Laminat GKG

Das flexible Laminat GKG besteht aus einer beidseitig mit Glasgewebe beschichteten Polyimidfolie.

Die Polyimidfolie bietet eine hervorragende elektrische Isolierung bei hohen Temperaturen, während das Glasgewebe eine ausgezeichnete mechanische Festigkeit, Harzaufnahme und Temperaturwechselbeständigkeit bietet.

Zu seinen Eigenschaften gehören seine hohe Wärmeformbeständigkeit über 200 ° C und seine elektrischen und mechanischen Eigenschaften, wobei letztere Dank der mechanischen Verstärkung des Glasgewebes besonders gut reißbar sind.

Der verwendete Klebstoff hat eine hohe Wärmebeständigkeit (Klasse 200) und ist, da er vollständig polymerisiert ist, mit allen Arten von Harzen und Lacken kompatibel.

Optional kann dieses Laminat mit anderen Kombinationen von Komponenten versehen werden: Polyimidfilm von 0025, 0050, 0075 und 0125 mm und Dicken anderer Glasgewebe.

Stanzteile aus GKG

Die Dr. Dietrich Müller kann das Laminat GKG zu Stanzteilen und Bändern verarbeiten.
