Neues Wärmemanagementmaterial aus Polyimidharz
Die Dr. Dietrich Müller GmbH, ein führender Anbieter von Elektroisolationsmaterialien, Wärmeleitprodukten, Dichtungen und technischen Folien, hat ihr Sortiment um ein Polyimid-Papier erweitert, das neue Maßstäbe setzt. Polyimide (PI) gehören zu den Hochleistungskunststoffen und finden sogar in der Raumfahrt Anwendung. Polyimid-Papier findet in der Elektrotechnik/Elektronik wegen seiner Hitzebeständigkeit, geringen Ausgasung, Strahlungsbeständigkeit und Isoliereigenschaften verschiedenste Anwendungsmöglichkeiten. Das neue Wärmemanagementmaterial umfasst mehrere Vorteile, wie z.B. hohe Hitzebeständigkeit, leichtes Gewicht und die typischen Eigenschaften von Polyimid-Papier.
Eigenschaften des Polyamid-Papiers
Die folgenden 9 Eigenschaften des Polyimid-Papiers sollten Entwicklern bekannt sein, wenn sie dessen Verwendung in Betracht ziehen:
- Dicke: 0,4 mm
- Dichte: 0,2 g/cm³
- Wärmeleitfähigkeit: 0,03 W/mK
- Luftdurchlässigkeit: 200 cc/m²/sec
- Zugfestigkeit: 15 MPa
- Dehnung: 2%
- Elastizitätsmodul: 0,8 GPa
- Wärmeausdehnungskoeffizient: 30 ppm/°C
- Durchbruchspannung 15 KV/mm
Das Material verfügt über folgende Ausgasungsdaten:
- Gesamtmassenverlust (TML) in %: 0,705 ±0,015
- Gesammelte flüchtige kondensierbare Stoffe (CVCM) in %: 0,001 ±0,000
- Wasserdampf-Rückgewinnung (WVR) in %: 0,568 ±0,008

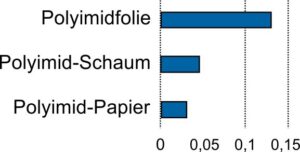

In den nachfolgenden Abbildungen 1 und 2 werden die Wärmeleitfähigkeit und die thermogravimetrische Analyse dargestellt:
|
|
|
| Abb.1: Wärmeleitfähigkeit in W/m*K | Abb.2: Thermogravimetrische Analyse |
Polyimid-Papier in verschiedenen Konfigurationen
Polyimid-Papier lässt sich in verschiedenen Konfigurationen herstellen. Dabei kann das Material mit verschiedenen zusätzlichen Lagen, wie z.B. Polyimid-Folie, Aluminium oder Graphit kombiniert werden. Auch Multilayer-Anordunung oder 3D-Formenbau sind möglich. In der nachfolgenden Tabelle 1 werden die verschiedenen Konfigurationsmöglichkeiten aufgezeigt.
| Herstellung
|
Eigenschaften
|
|
| Hitzesperrband |
|
Polyimid-Papier enthält kein Siliziumdioxid-Pulver, um eine Klebebeschichtung zu ermöglichen |
| PI-Folienlaminierung |
|
Material der Wärmesperre. Wasserdicht, erhöhte Reißfestigkeit, elektrische Isolierung |
| Aluminium-Aufdampfung |
|
Strahlungswärme & leitfähige Wärmesperre |
| Graphit-Laminierung |
|
Wärmespreizung und Wärmesperre zur Erhöhung der Wärmeableitungseffizienz |
| Multilayer (<1mm dicker) |
|
Verschiedene Polyimidstrukturen |
| 3D-Formenbau |
|
Auflegen von Formteilen (Dicke >0,7mm) |
| Tabelle 1: Konfigurationsmöglichkeiten von Polyimid-Papier | ||
Anwendungen von Polyimid-Papier
Ob als kleberbeschichtetes Hitzesperrband, aluminisiertes Polyimid-Papier, Polyimid-Papier Papierplatte (mehrschichtig), Schichtbau oder 3D-Formenbau, das Anwendungsspektrum von Polyimid-Papier ist breit aufgestellt und vielseitig.
|
|
|
|
|

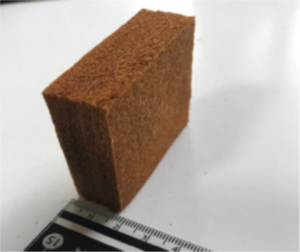

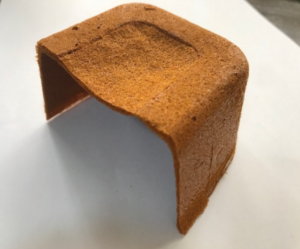

| Kleberbeschichtetes Hitzesperrband | Aluminisiertes Polyimid-Papier | Polyimid- Papierplatte (mehrschichtig) | Schichtbau, 3D-Formenbau |
| Tabelle 2: Anwendungen von Polyimid-Papier | |||
Darüber hinaus lässt sich das Polyimid-Papier hervorragend mit CFK-Anwendungen kombinieren. Hierbei sind Hitzeschutzanwendungen oder Schaltungen in Struktur (Polyimid-Papier zur Impedanzkontrolle) möglich.

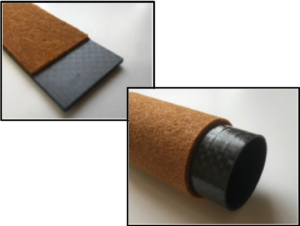

| Hitzeschutz für CFK
|

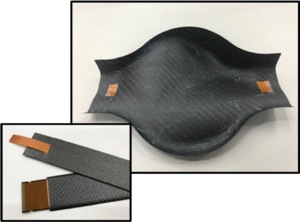

Schaltung in Struktur
|

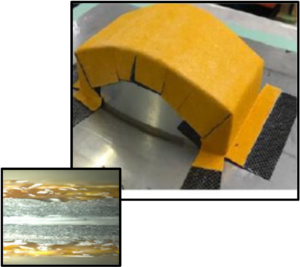

Schaltung in Struktur
|
| Tabelle 3: Kombinierte Technologie mit CFK | ||
Von der Projektskizze über die Bearbeitung bis hin zum fertigen Serienteil aus Polyimid-Papier
Im Rahmen der Produktgestaltung bietet die Dr. Dietrich Müller GmbH viele verschiedene Möglichkeiten und Ideen, um verbesserte Produktionsprozesse und optimale Produktqualität zu erreichen. Dabei stehen verschiedenste Fertigungsprozesse, wie z.B. Schneiden, Stanzen, Formen, Laminieren und Kleben zur Bearbeitung von Polyimid-Papier zur Verfügung. Für die Umsetzung der jeweiligen Anwendung mit Polyimid-Papier stehen erfahrene Anwendungstechniker und Spezialisten in der Fertigung der Dr. Dietrich Müller GmbH zur Verfügung.
Im Bereich der Prototypenfertigung stehen dem Unternehmen modernste Laserschneidmaschinen, Messerschneidmaschinen und Wasserstrahlschneidtechnik zur Verfügung. Darüber hinaus können auf den CNC-Bearbeitungszentren auch erste Muster gefertigt werden.
Die Dr. Dietrich Müller GmbH ist der Spezialist für Elektroisolierstoffen, Wärmeleitprodukten, Dichtungen und technischen Folien
Im Bereich der Serienfertigung bei der Herstellung von Stanzteilen aus Polyimid-Papier kommen modernste Stanzmaschinen, Rotationsstanzmaschinen, Exzenterpressen und Handstanzen zum Einsatz.
Die Dr. Dietrich Müller GmbH ist auf die Herstellung von Polyimid-Papier, Elektro-Isolierstoffen, Wärmeleitprodukten, Dichtungen und technischen Folien spezialisiert. Das Produktportfolio umfasst flexible Elektroisolierstoffe, Prepregs, beschichtete Gewebe, Klebebänder, Schichtpressstoffe und Profile, Wärmeleitprodukte, technische Folien, Dichtungsmaterialien, Glimmerprodukte und weitere Produktegruppen.
Für die Umsetzung der Aufträge kommen sowohl Materialien von Fremdanbietern als auch eigene patentierte Lösungen zum Einsatz. Neben eigenen Produkten werden auch technische Dienst- und Beratungsleistungen angeboten.
