Unterschied vorgeprägter und endgeprägter Materialien für flexible Werkstoffe

Erklärung vorgeprägte und endgeprägte Materialien für flexible Werkstoffe

Vorgeprägte Materialien

Vorgeprägte Materialien sind flexible Werkstoffe oder Folien, bei denen Faltungen, Sicken, Linien oder geometrische Strukturen bereits in einem frühen Fertigungsschritt eingebracht wurden, ohne dass die endgültige Form vollständig ausgeprägt ist.

Die Vorprägung dient dazu, den Werkstoff gezielt auf spätere Umform-, Falt- oder Montageprozesse vorzubereiten. Insbesondere bei flexiblen Materialien verbessert die Vorprägung die kontrollierte Verformbarkeit und erleichtert definierte Biegekanten oder Faltlinien.

Typische Merkmale vorgeprägter Materialien:

• Faltlinien oder Strukturen sind bereits vorhanden
• Die endgültige Faltung oder Geometrie ist noch nicht abgeschlossen
• Das Material bleibt flexibel und nachformbar
• Die Prägung dient als Führung für spätere Prozessschritte
• Materialspannungen und Faltenbildung werden reduziert
• Verbesserte Reproduzierbarkeit bei späteren Falt- oder Umformprozessen

Typische Anwendungen:

• Flexible Isolationsfolien
• Membranen
• Dichtungsmaterialien
• Schutzfolien
• Verbundfolien
• Technische Verpackungen
• EMI-/RFI-Abschirmmaterialien

Beispiel:
Eine technische Folie erhält zunächst vorgeprägte Faltlinien, damit sie später im Montageprozess exakt entlang definierter Konturen gefaltet werden kann.

Endgeprägte Materialien

Endgeprägte Materialien sind flexible Werkstoffe oder Folien, bei denen die endgültige Faltung, Kontur oder Struktur vollständig ausgeformt wurde. Das Material besitzt seine finale Geometrie und erfüllt die vorgesehenen funktionalen Anforderungen.

Im Gegensatz zur Vorprägung ist bei endgeprägten Materialien keine weitere Falt- oder Umformstufe erforderlich.

Typische Merkmale endgeprägter Materialien:

• Finale Faltung oder Geometrie erreicht
• Maßhaltige und reproduzierbare Konturen
• Endgültige Materialstruktur
• Sofort montage- oder einsatzbereit
• Hohe Wiederholgenauigkeit
• Optimierte mechanische Eigenschaften im Endzustand

Typische Anwendungen:

• Fertig gefaltete Isolierteile
• Vorgeformte Dichtungen
• Flexible Luftkanäle oder Membransysteme
• Schutz- und Abschirmelemente
• Batterieisolationssysteme
• Gefaltete Hochtemperaturfolien

Beispiel:
Eine flexible Isolationsfolie wird entlang der vorgeprägten Linien endgültig gefaltet und thermisch fixiert, sodass ein montagefertiges Formteil entsteht.

Unterschied in der Produktion

Bedeutung bei flexiblen Werkstoffen

Bei flexiblen Werkstoffen ist die Vorprägung besonders wichtig, da:

• unkontrollierte Knicke vermieden werden,
• Materialermüdung reduziert wird,
• präzise Biegeradien ermöglicht werden,
• und die spätere Montage automatisiert werden kann.

Die Endprägung stellt anschließend sicher, dass:

• die finale Bauteilgeometrie stabil bleibt,
• elektrische oder mechanische Eigenschaften eingehalten werden,

und das Bauteil reproduzierbar eingesetzt werden kann

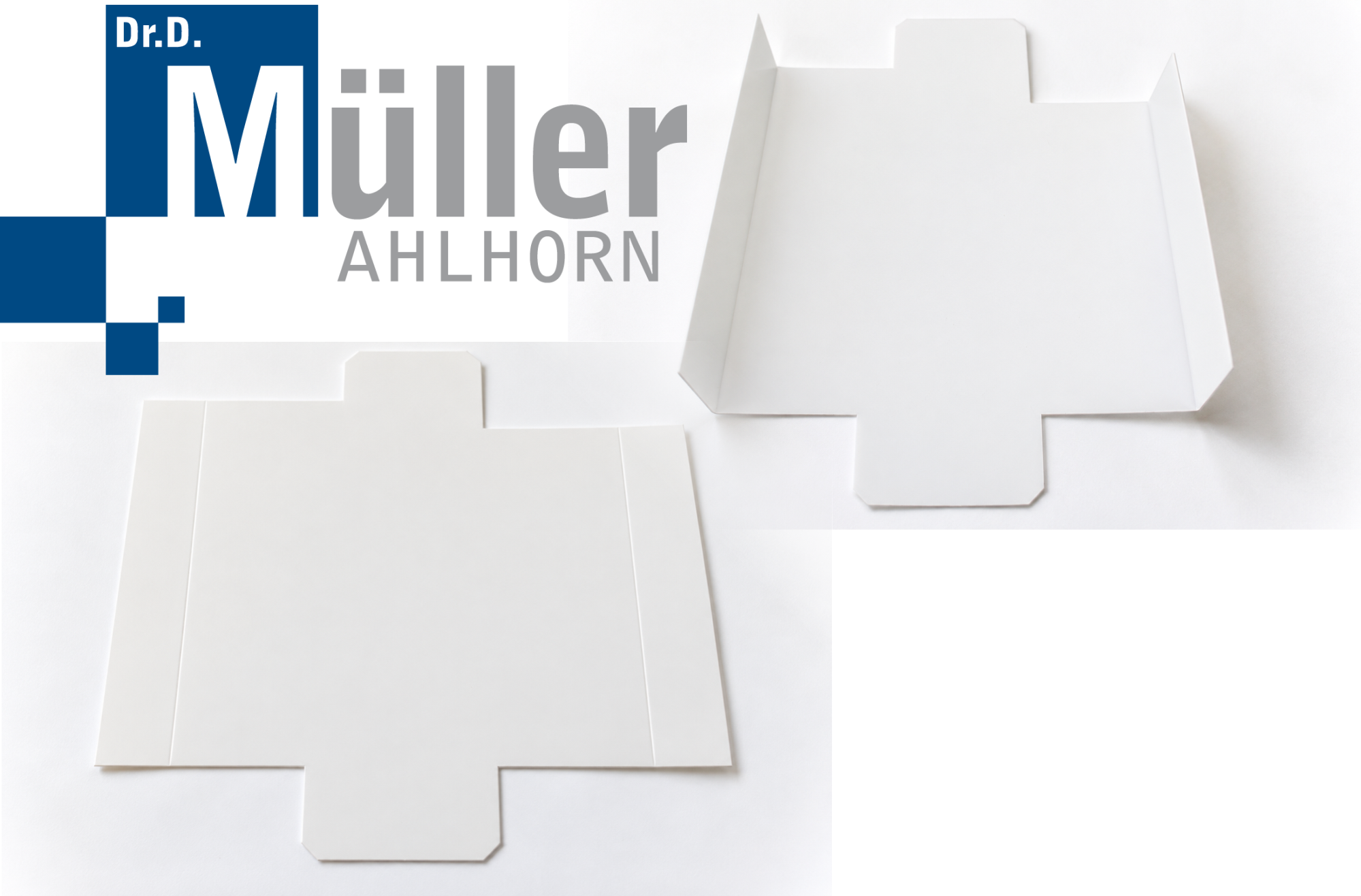

Beispielmuster für vor- und endgeprägte flexible Werkstoffe

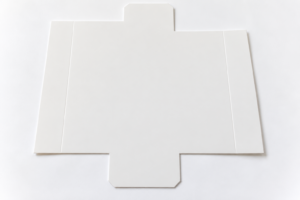

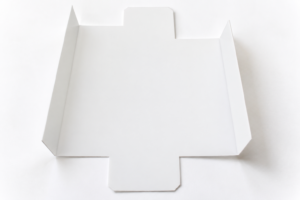

vorgeprägt	endgeprägt
